高性能的控制部件

• 在各空调机组部署Allen-Bradley最高性能控制器ControlLogix系列，其具备32位运算能力，提供高性能、大内存以及高单机可用性(平均超过10年的无故障运行时间)
• ControlLogix系列控制器具备体积小、分辨率高、支持热插拔、规格配型选择广泛等多种优势

支持“即插即用”的高速工业以太网架构

• 100M的Ethernet TCli/Ili网络，向上位机服务器及客户端等IT层设备及应用提供高速的数据网络接入
• 100M工业以太网带宽，最新的Stratix交换机提供高速数据传输总线。
• 联网设备通过Ili地址配置可快速接入，便于未来设备横向或纵向扩展(即产线扩容或工艺段延伸)
• 应用Cisco技术的Stratix工业级交换机，提供管理界面以及Qos带宽管理功能，可方便规划数据带宽，更有效的利用网络性能

总体系统特性

系统硬件

• QBMS系统在硬件、网络上完全独立，在硬件上采用完全独立的配置。
• 采用高性能ControlLogix控制器，QBMS系统为每一个空调机组配置独立的控制器
• 采用支持“即插即用”，并符合IEC 61158标准的Ethernet/Ili工业以太网;实现设备的快速接入以及便利的 扩展。 - 采用高性能的，基于CISCO技术的工业Stratix交换机;实现高速、可靠的系统网络。

系统软件

• QBMS系统在软件及IT组件上完全独立，软件和相应IT组 件也上采用完全独立的配置。
• 具备21 CFR liart 11合规白皮书的FactoryTalk View SE上位机应用软件;
• 高性能的KeliServer Enterlirise软件实现最大程度的第三方设备接驳。
• 系统工程 - 采用预验证的软件模块库GliAS;减少项目过程中CSV的工作量并便于未来系统的改动及升级。
• 采用标准的现场设备接入模块;减少与现场设备连接的风险及时间。
• 全集成的计算机化系统验证，与系统工程紧密结合的计算机化系统验证服务。

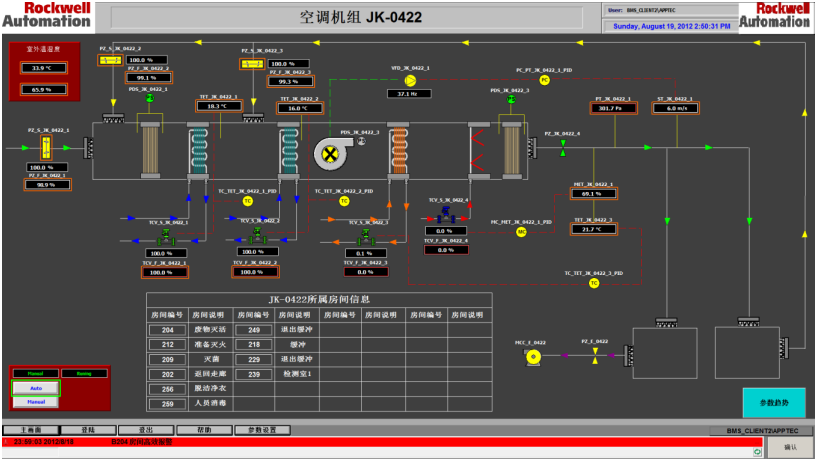

温度&湿度控制

• 当风管温度低于设定值时，打开热盘管进行加热升温，关闭一次冷盘和二次冷盘;当风管温度高于设定值时，首先关闭加热盘管并打开二次冷盘进行调节，当二次冷盘全开仍不能将风管温度降到设定值时，打开一次冷盘继续冷却降温，直至风管温度与设定值平衡。
• 当风管湿度低于设定值时，打开加湿盘管进行加湿，关闭一次冷盘和二次冷盘;当风管湿度温度高于设定值时，首先关闭加湿盘管并打开二次冷盘进行除湿，当二次冷盘全开人不能将风管露点降到设定值时，打开一次冷盘继续除湿，直至风管露点温度与设定值平衡。
• 当室外环境处于极端情况下时(例如高温高湿状态)，温度liID将进行降温作用，同时湿度liID将进行除湿作用，此时控制器将比较两个liID对冷盘管的开度输出，以较大者为准。此种情况下势必导致过降温或过除湿的情形出现，对于过降温的情形温度liID会要求热盘管打开进行加热升温，对于过除湿的情形湿度liID会要求加湿盘管打开进行加湿。因此在这种情况下，为了保证温湿度指标，系统出现耗能的状况是无法避免的。
• 冬季使用预加热段回路。当预加热段后的温度低于10 ℃时，打开预加热回路进行加热。当预加热段后的温度不低于10 ℃时，关闭预加热回路。

压力控制

• 将一专门的liT 安装于典型房间高效送风末端的送风支管上，对变量进行测量并将该值传输给控制器，在控制器 中同定位点输入值进行比较计算后，将控制信号发送给VFD 控制器，从而改变AHU 送风机的速度。
• 将一专门的liT 安装于最不利环路末端1/3处，对变量进行测量并将该值传输给控制器，在控制器 中同定位点输入值进行比较计算后，将控制信号发送给VFD 控制器，从而改变排风机的速度。

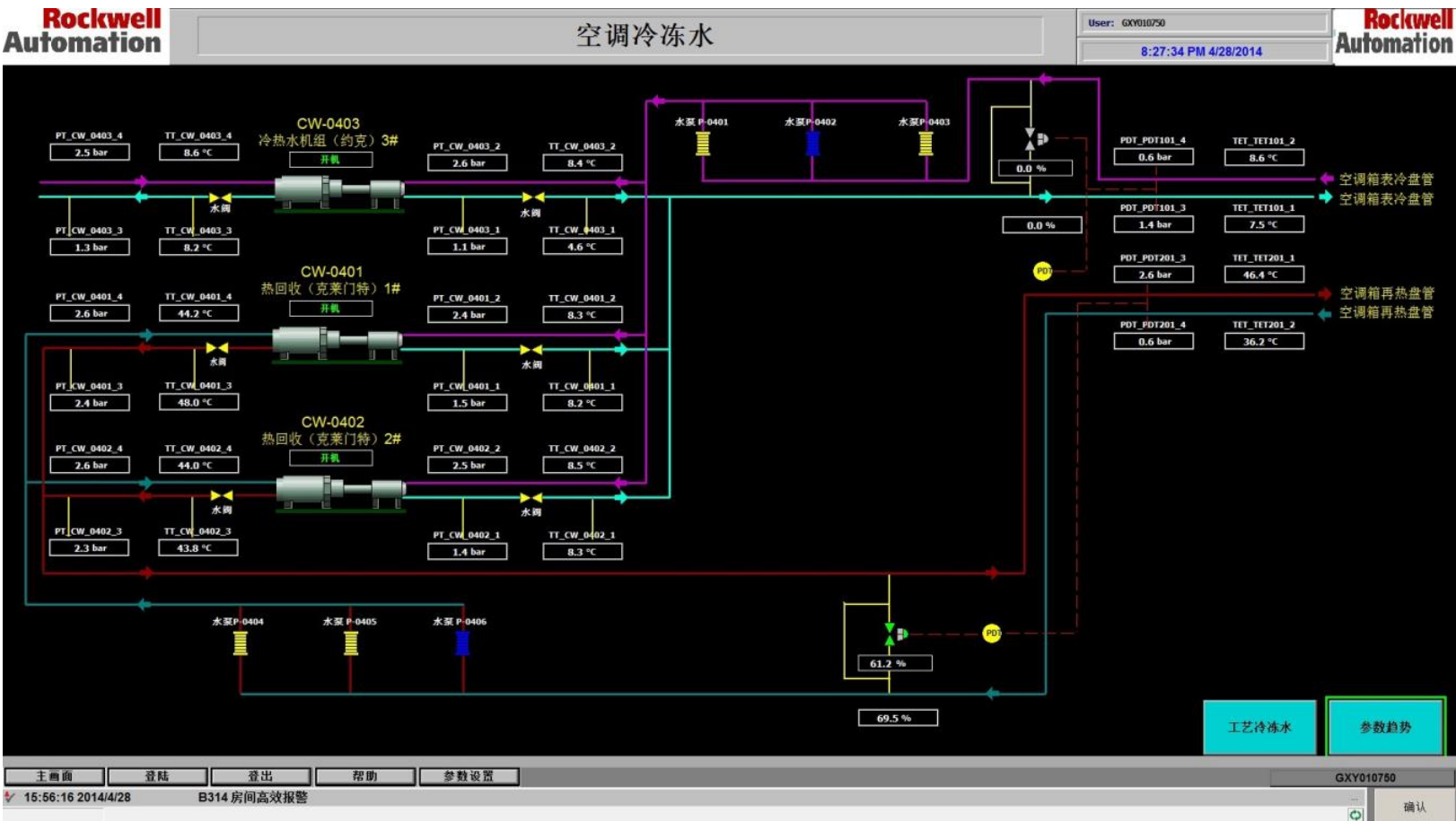

冷水机组控制功能

正常运行模式

• 开启冷冻水管道阀门
• 根据水泵的累计运行时间及故障信息，选择本次运行的冷冻水泵，根据供水压力自动调节运行频率;
• 启动冷水机组(水温低于一定值时，可不运行)
• 根据水泵的累计运行时间及故障信息，选择本次运行的冷却水泵，通过冷却水压力自动调节运行频率;
• 根据冷却水温运行冷却水塔
• 停止顺序与启动顺序相反

冷却水温控制

• 夏季通过投入冷却水塔的数量，控制冷却水温
• 冬季通过停启加热器保证水温不低于设定温度

互锁与故障切换

• 水泵与阀门互锁
• 冷水机组与水泵互锁
• 水泵故障停止后，自动切换无故障的水泵
