主要完成一号烧成炉包括主画面、慢速升温、快速升温、报警画面、配方画面、参数画面、Bypass 画面、IO list 监控画面，以及后道包装工程其它画面及程序编制、测试与现场调试等工作。

丨技术运用：

FactoryTalk View SE数据采集和监控、图形界面设计、报警管理、历史数据记录、安全性等功能的运用。

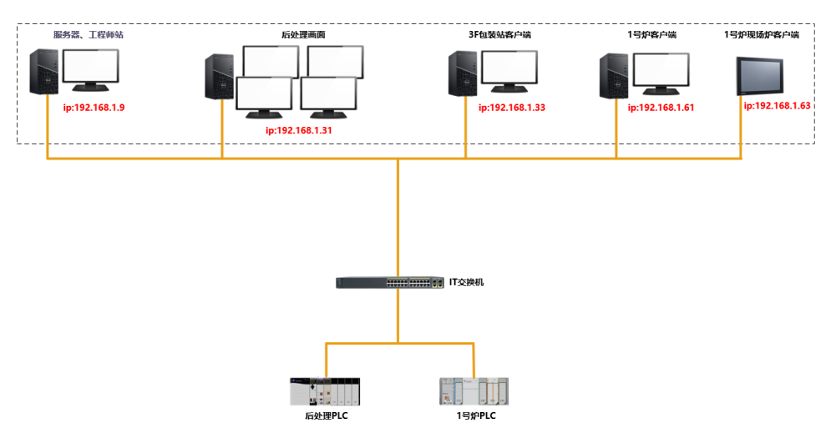

丨系统架构图：

丨安全权限概述：

本项目监控系统为新旧监控系统同时进行人机交互，因此设置了安全权限控制系统，分别为只监视和可见可控两种模式。当登入的用户为 OP 时，操作员只可以执行画面切换、数据、状态监视、趋势调取监视功能，其他禁用；当登入的用户为 Admin 时，操作员可以执行画面切换、数据输入、配方输入和下载、状态监控、趋势调取监控功能。

丨画面结构概述：

一号退火炉监控画面结构由紧急操作画面、信号操作画面、系统诊断画面、趋势画面、报警画面等组成，采用 HMI 操作员站来显示和控制各监视和操作画面，使用计算机键盘、鼠标进行操作。

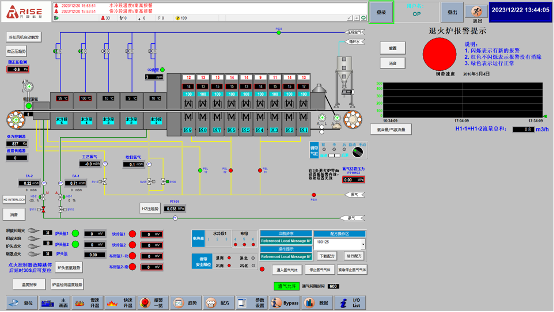

丨主画面

主画面主要监控 1 号退火炉温度状态、画面参数值变化以及控制电磁阀门的开度和配方的下载运行。
